China famoso mejor diseño viga única grúa puente

Parte 1: Descripción

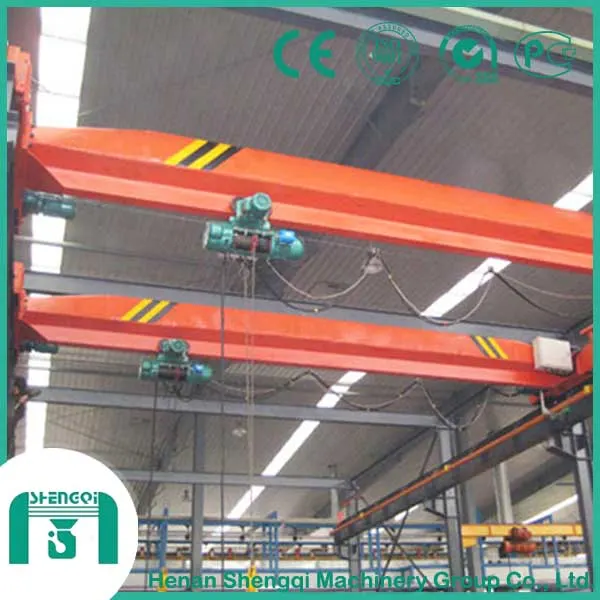

LD Top ejecuta sola viga grúas suelen constar de una sola viga de la construcción. Estos pueden ser construidas con vigas de acero o cuadro de soldadura más rígido tipo viga. Viga única es más típico de la grúa cuando la capacidad de elevación a menos de 20T.

LD viga única 10t de grúas son ampliamente utilizados en nuestro campo industrial. Grúa se aplica en la planta de acero, la Central Hidroeléctrica, almacén, taller, Línea de producción, taller de mantenimiento, transporte de material, montaje del equipo tienda etc.

Contamos con amplio equipamiento estándar y una amplia gama de accesorios para satisfacer las necesidades individuales.

Parte 2: Configuración detallada:
10t Grúa grúa puente viga única Popular malacate recibida por la mayoría de los clientes:
1- Mecanismo de elevación

- El monorraíl polipasto de cable o cadena elevador como opción:
- La velocidad de elevación: single o doble según requiere
- Carro de la velocidad: Single o Doble o el paso inferior según requiere
- Alto rendimiento con el precio más económico

2-final los carros y motor

- Tipo de cuadro rígido soldado carro final
- Diseño de Modula
Jaula de ardilla - Cono motor o motor de arranque suave, como opción
- La velocidad de desplazamiento: Single o Doble o el paso inferior según requiere

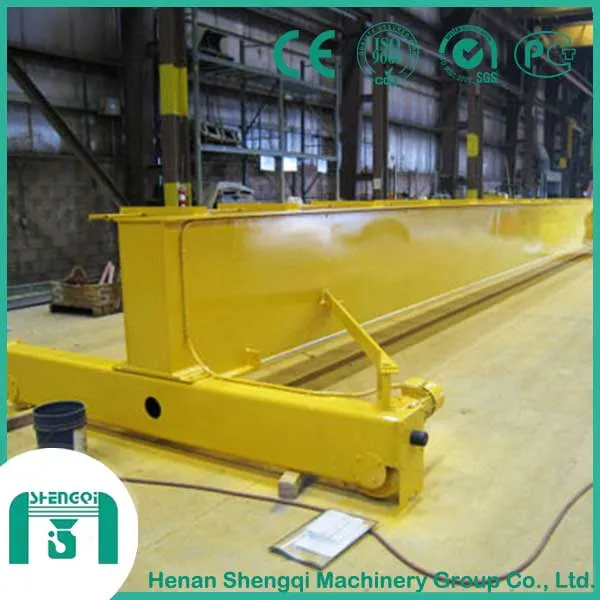

3-viga principal

- Cuadro rígido soldado o viga de acero hueco resistente
- Diseño de Modula
- De acero Q235 o Q345
- Diseño de deflexión≤1/750 de span

4-Control
- Independiente de control colgantes viajar a lo largo C vías
- El control inalámbrico como opción
- Control de la cabina como opción

5-Parte eléctrica
Conductor - suministro de energía (como opción).
- Los paneles de control son IP54 o IP44 depende del ambiente de trabajo.
- Los componentes están colocados en una manera fácil mantenimiento, y todo el diseño proporciona una buena protección
- El embellecedor de los cables están suspendidos en el cable a cable fijo de monturas, carros, que se ejecutan en un galvanizado a C-track.
- Principal parte eléctrica en la marca Schneider o Siemens

6-pintura
- Protección contra la corrosión por oxidación extracción mecánica granallado SA 2.5
- Primera capa de recubrimiento epoxy 30 micrones
- La segunda capa de epoxi de 30 micras de recubrimiento
- Tercera capa de recubrimiento de poliuretano de 40 micrones
- Promedio de alrededor de 100 micras de espesor:
- Color: amarillo o naranja como según los requisitos


7-Protección segura
- Interruptor de emergencia
- Protección de sobrecarga
- Protección de la tierra
- Cruz y la protección de los viajes largos viajes
- Subida de la protección de viaje
- Protección contra sobrecalentamiento del motor

Part3: Características Ventajas:
10t Grúa grúa puente viga única Popular malacate recibida por la mayoría de los clientes:
- Luz peso muerto
- Componentes de alto rendimiento con precio económico
- piezas de repuesto barato
- 2 años de garantía
- Mantenimiento sencillo y fácil reemplazo de componentes
- Bajo coste de los costos de transporte e instalación rápida

Parte 4: Embalaje y envío:
10t Grúa grúa puente viga única Popular malacate recibida por la mayoría de los clientes:

Parte 5: Dibujo
10t Grúa grúa puente viga única Popular malacate recibida por la mayoría de los clientes:


El mecanismo de desplazamiento de la grúa	La velocidad de desplazamiento m/min.		20	30
	Speed		58.95	39.42
	El motor	Tipo	El cono de jaula de ardilla.
		Potencia (KW)	0.8X2, 1,5X2
		La velocidad de giro(r/min).	1380
Mecanismo de elevación eléctrica elevador)& grúa eléctrica el mecanismo de desplazamiento	Modelo de grúa eléctrica		YHII
	La velocidad de elevación(m/min).		8,7
	La altura de elevación(m)		9,12,15,18,20
	La velocidad de desplazamiento m/min.		20
	El motor		El cono del modelo de jaula de ardilla
Sistema de trabajo			Jc intermedio=25%
La corriente eléctrica			Fase 3 380V 50Hz
Diámetro de rueda			Φ270,Φ400
El ancho de trail			37-70

Capacidad(t)	Span(m)	Peso(t)	Carga de la rueda Rmax(kN)	Carga de la rueda Rmin(kN)	H1	H2	H3	W	B	C1	C2
10	7.5	3.26	51.3	6.1.	720.	1850	900	2000	2500	1293	1893
	8	3.34	52.1	6.3
	8.5	3.43	El 52,9	6.5
	9	3.51	53.5	6.6
	9.5	3.59	54.2	6.8
	10	3.67	El 54,8	7.0
	10.5	3.76	55.3	7.2
	11	3.84	55.8	7.3
	11.5	4.05	56.6	7.9	820	1850	1000
	12	4.14	57.1	8.1.
	12.5	4.22	57.6	8.3
	13	4.31	58.0	8.5
	13.5	4.40	58.4	8.7
	14	4.49	58.8	8.9
	14.5	4.80	59.8	9.6	875	1900	1100	2500	3000
	15	4.89	60.2	9.8
	15.5	4,98	El 60,6	10.1.
	16	5.07	El 60,9	10.3
	16.5	5.17	61.3	10.5
	17	5.26	61.7	10.7
	17.5	5.53	62.5	11.4		1940	1140
	18	5.63	62.8	11.6
	18.5	5.73	63.2	11.9
	19	5.83	63.5	12.1.
	19.5	5.92	El 63,9	12.3
	20	6.89	66.4	14.8	925	2000	1250	3000	3500.
	20.5	7.01	66,8	15.0
	21	7.12	67.1	15.3
	21.5	7.24	67.5	15.6
	22	7.36	67.9	15.9
	22.5	7.48	El 68,2	16.2
	23	8.96	72	19.9	1100	1920	1350	3500.	4000
	23.5	9.11	72.5	20.3
	24	9.26	72.9	20.6
	24.5	9,41	73.3	21.0
	25	9.56	73.8	21.4
	25.5	9.71	74.2	21.7
	26	13.09	82.7	30.2	1200		1450	4000	4700
	26.5	13.29	83.3	30.7
	27	13.48	83,8	31.2
	27.5	13,67	84.3	31.6
	28	13,86	84.8	32.1
	28.5	14.05	85.4	32.6

Parte5: a medida para clientes

LD Escriba una alta calidad China famoso almacén mejor diseño viga única grúa puente:
Viga - puede ser dividida en trozos y conectado con los tornillos en el sitio para reducir el coste del transporte
- El convertidor de frecuencia la realización de los sistemas de control de velocidad variable y una carga mínima columpio precisa para su carga y descarga de requisitos.
- Diseño de sala de la cabeza baja para tu limitado espacio de trabajo.
- Big abarcan más de 35M
- Alta velocidad de desplazamiento para la alta eficiencia
